• 高期間効率蒸気吸収式冷凍機

高期間効率蒸気吸収式冷凍機

長時間稼動の産業用で威力を発揮
高効率蒸気二重効用吸収冷凍機(EXシリーズ)

422〜3,516kW (120〜1,000USRT) [蒸気焚]

特徴

高期間効率機について

一般的に空調用の冷凍機稼働状況は、年間でみると100%負荷近傍での運転時間は短く、部分負荷での運転時間が長くなります。
年間の熱負荷変動に応じたエネルギー消費効率の向上が、年間消費エネルギーの削減となります。
高期間効率吸収冷凍機は、従来機に比べて部分負荷運転時の効率を大幅に向上し、年間消費エネルギーの削減に貢献いたします。

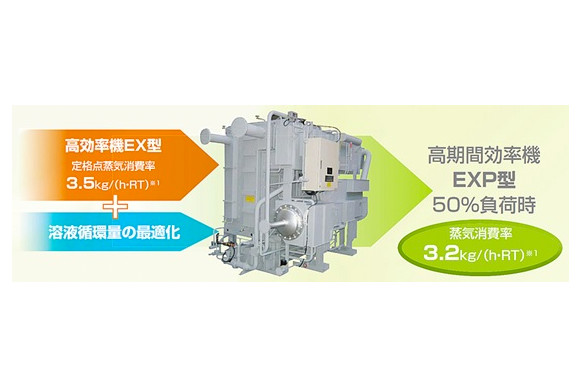

高期間効率機の特長

高効率技術である二段蒸発吸収サイクルを採用した高効率機EXシリーズをベースに、溶液ポンプのインバータ制御により、変動する負荷に応じた溶液循環量を最適化。部分負荷運転時の放熱ロスや加熱量(蒸気消費量)を抑えることにより、部分負荷効率をアップしました。

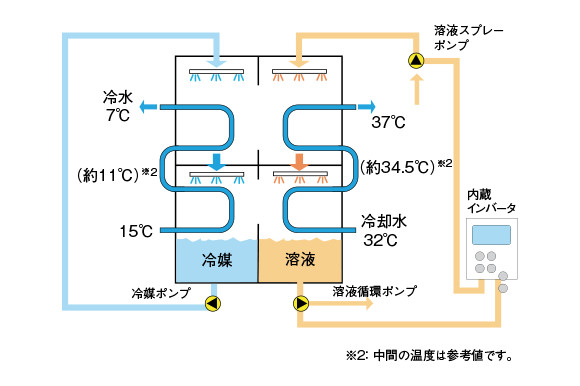

二段蒸発吸収サイクルの利点

吸収器から出る吸収溶液の濃度を従来よりも稀くすることができ、サイクル全体の溶液循環量が低減できます。溶液の循環量を減らすことで放熱ロスや高温再生器で加熱する熱を減少させ、サイクルの高効率化が図れます。

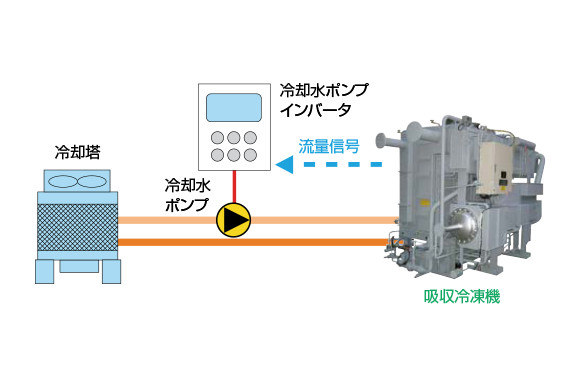

冷却水変流量システムにも対応:オプション

吸収冷凍機の内部サイクル(高温再生器の温度・圧力・濃度)を監視し、適正な運転状態を確保しながら冷却水ポンプの変流量用インバータへ適正な変流量信号を出力します。 高期間効率機での部分負荷効率の向上に加えて、冷却水変流量により、トータルで空調設備の省エネルギー化を図ることが可能です。

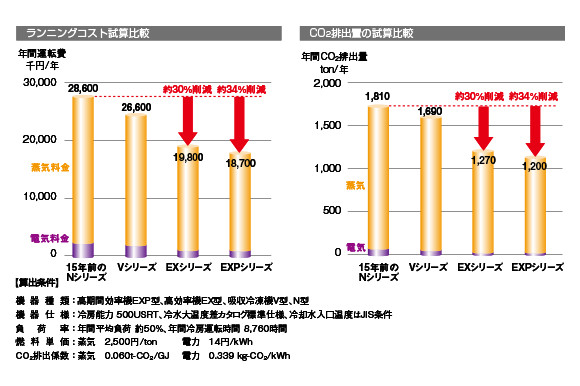

省エネルギー性、環境性

年間を通して部分負荷冷房運転を行う産業用空調では、約 34%*2の運転コスト・CO2の削減となります。(15年前のNシリーズと、EXPの比較)

*2 試算条件により異なるため、左記に記載している試算条件をご確認ください。

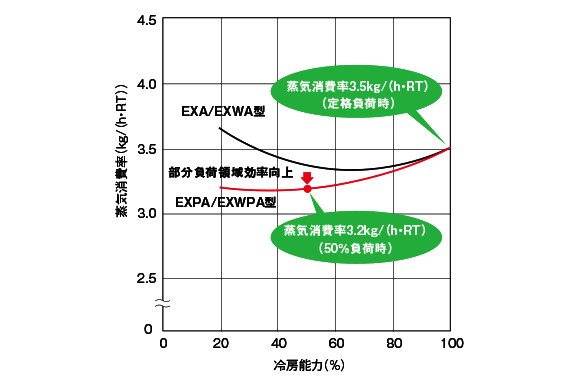

部分負荷性能の特性*3

負荷に応じた溶液循環量の最適化により、部分負荷領域での効率が向上しました。

*3 蒸気消費率は、飽和蒸気圧780kPa(G)、冷水大温度差カタログ仕様、冷却水入口温度はJIS条件となります。

仕様

EXPAシリーズ(45%省エネルギー型)

■ 冷水15~7℃/冷却水32~37℃/蒸気圧0.78MPa(G) [冷水大温度差仕様]
(蒸気消費率 EXPA:3.5kg/h、EXSPA:3.8kg/h )

型式
HAU-BW/CW
120
EXA
150
EXA
180
EXA
210
EXA
240
EXA
280
EXA
300
EXA
360
EXA
400
EXA
120
EXSA
150
EXSA
180
EXSA
210
EXSA
240
EXSA
280
EXSA
300
EXSA
360
EXSA
400
EXSA
冷房能力 USRT 120 150 180 210 240 280 300 360 400
kW 422 527 633 738 844 985 1,055 1,266 1,407
型式
HAU-BW/CW
450
EXA
500
EXA
560
EXA
630
EXA
700
EXA
750
EXA
800
EXA
900
EXA
1000
EXA
450
EXSA
500
EXSA
560
EXSA
630
EXSA
700
EXSA
750
EXSA
800
EXSA
900
EXSA
1000
EXSA
冷房能力 USRT 450 500 560 630 700 750 800 900 1,000
kW 1,582 1,758 1,969 2,215 2,461 2,637 2,813 3,165 3,516

■ 冷水12~7℃/冷却水32~37℃/蒸気圧0.78MPa(G) [冷水大温度差仕様]
(蒸気消費率 EXP:3.6kg/h、EXSP:3.9kg/h )

型式
HAU-BW/CW
120
EX
150
EX
180
EX
210
EX
240
EX
280
EX
300
EX
360
EX
400
EX
120
EXS
150
EXS
180
EXS
210
EXS
240
EXS
280
EXS
300
EXS
360
EXS
400
EXS
冷房能力 USRT 120 150 180 210 240 280 300 360 400
kW 422 527 633 738 844 985 1,055 1,266 1,407
型式
HAU-BW/CW
450
EX
500
EX
560
EX
630
EA
700
EX
750
EX
800
EX
900
EX
1000
EX
450
EXS
500
EXS
560
EXS
630
EXS
700
EXS
750
EXS
800
EXS
900
EXA
1000
EXS
冷房能力 USRT 450 500 560 630 700 750 800 900 1,000
kW 1,582 1,758 1,969 2,215 2,461 2,637 2,813 3,165 3,516
