小型吸収冷温水機[コアラ・コアラパック]

小型吸収冷温水器
NEWコアラがさらにパワーアップ
小型吸収冷温水器(コアラ・コアラパック)
(CXRシリーズ)

105〜352kW(30〜100USRT)[ガス・油焚]

特徴

CXRシリーズは省エネルギーでコンパクト

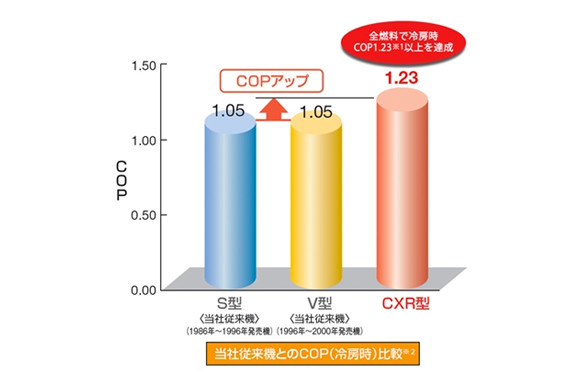

高効率COP=1.23*1とコンパクト化により、リニューアルにおすすめ

高効率で燃料費消費量(冷房時)を約14%低減

※ 1 低位発熱量基準、カタログ標準仕様冷房時
※ 2 【比較機種】 HAU-FG-100SA(当社従来機:1986年~1996年発売機)/HAU-G100V(当社従来機:1996年~2000年発売機) /HAU-F100CXR

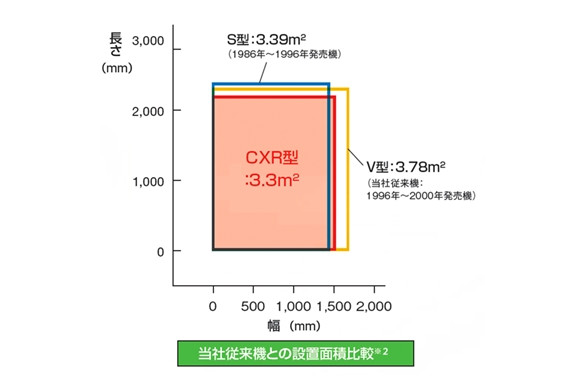

コンパクト化により、熱源機の設置面積が約13%低減*3され、リニューアルにおすすめ

3 冷房100USRT機での当社従来機(V型:1996年~2000年発売機)との比較。設置面積は本体ベース部寸法での比較とし煙道・煙突部は含んでおりません。シリーズでの設置面積は約3~約14%低減となります。(但し、30CXRは除く。)

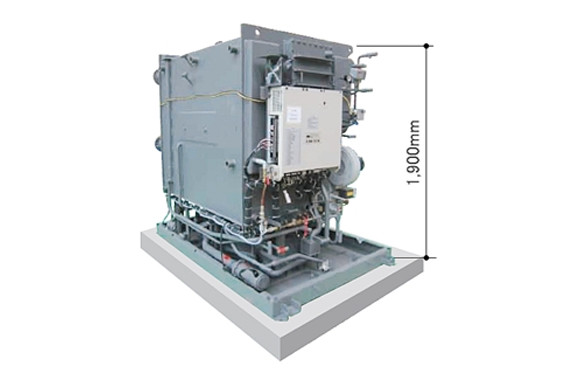

カバー付で高さ 1,900mmを実現

屋内専用カバー採用によるカバー付で全高 1,900mmを実現(屋内型:30~80USRT)

既存の基礎に設置可能(弊社S型*4コアラ用基礎)

※ 4 当社従来機(1986年~1996年発売機)

メンテナンスが容易

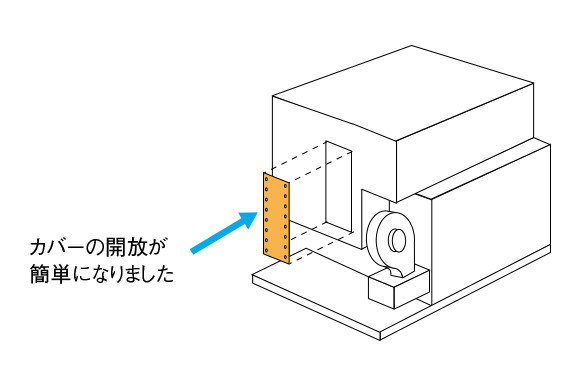

冷却水水室ケースカバー解放(冷却水系)

冷却水水室ケースにカバー開閉フランジ式カバーを採用。
メンテナンスが容易になりました。

冷却塔とポンプ(冷温水・冷却水)を一体化したコアラパックCXRP型

冷却塔とポンプ(冷温水・冷却水)を一体化したコアラパックCXRP型

角型冷却塔を標準(30CXRP~100CXRP)

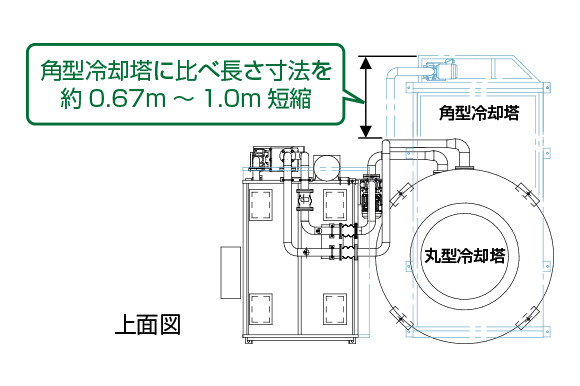

丸型冷却塔にも対応可能(30CXRP~60CXRP):オプション

冷却塔形状を丸型にすることにより、角型冷却塔に比べ、長さ寸法を短縮することができます]

使いやすさの向上

リモートコントローラ(オプション)

高度な監視を簡単な操作で実現。

新型リモートコントローラを接続することにより、最大6台までの運転状態を液晶画面で監視が可能。
又、スケジュール運転や2ヵ所運転、遠方冷暖房切替え(パック型オプション)が出来ます。

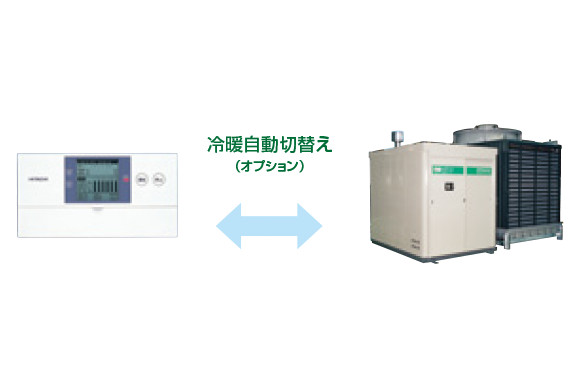

冷暖自動切替え(オプション)

中間期における冷房/暖房の切替えは、高機能リモコンにより、遠方からワンタッチで可能です。

台数制御機能(自己判断機能付)(オプション)

台数制御機能により空調負荷の自己判断機能と各号機の冷水(温水)出口温度監視機能により、最適な運転台数に制御します。稼働時間平準化により各号機の稼働時間を直接監視し、運転時間の平準化を図ります。

個別空調システム(オプション)

吸収冷温水機のメリットを最大限に活かした個別空調システムにも対応します。

施工性の向上

搬入の容易性を追求

全機種の高さ寸法を1,900mm以下に(外装カバー取外し時)に抑え、機械室への搬入を容易にしました。

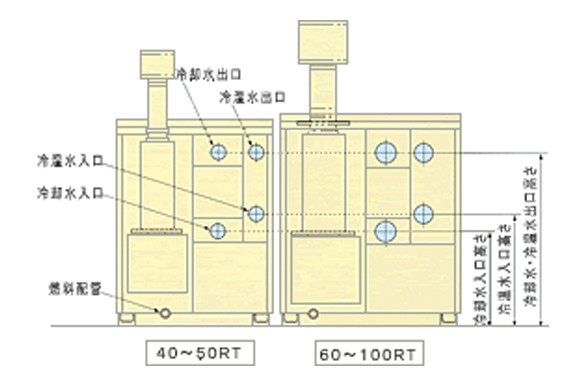

冷温水・冷却水・燃料配管取合い統一

冷温水配管、冷却水配管、燃料配管はすべて後面取合いにするとともに40~100RTの配管高さ位置を統一。複数台設置時などの配管設計及び施工を容易にしました。

小型吸収例温水機コアラの搬入の容易性

冷温水最高使用圧力のアップ

建物の高層化に対応し冷温水系最高使用圧力を780kPa(8kg/cm2G)にいたしました。
〔冷却水は490kPa(5kg/cm2G)です。〕

冷却塔ファン発停サーモを標準装備しています

仕様

高効率製品一覧

コアラCXRシリーズ(COP=1.23 [低位発熱量基準/冷房時 冷房時])

HAU-F/K/A 暖房標準型 30CXR 40CXR 50CXR 60CXR 70CXR 80CXR 100CXR
暖房増加型 H30CXR H40CXR H50CXR H60CXR H70CXR H80CXR H100CXR AH100CXR
冷 房 能 力 usRT 30 40 50 60 70 80 100 100
kw 105 141 176 211 246 281 352 352
暖房能力 kw 79 (130) 105 (170) 131 (210) 158 (250) 184 (300) 210 (340) 263 (420) 387
温度条件 冷水 入口:12.5 出口7.0
温水 入口:55.9(53.4) 出口:60
冷却水 入口:32 出口:37.9

*製品一覧中の( )内は、暖房増加型の数値です。

コアラパックCXRPシリーズ(COP=1.23 [低位発熱量基準/冷房時 冷房時])

HAU-F/K 標準暖房型 30CXRP 40CXRP 50CXRP 60CXRP 70CXRP 80CXRP 100CXRP
暖房増加型 H30CXRP H40CXRP H50CXRP H60CXRP H70CXRP H80CXRP H100CXRP
冷房能力 USRT 30 40 50 60 70 80 100
kW 105 141 176 211 246 281 352
暖房能力 kW 79 (127) 105 (169) 131 (211) 158 (253) 184 (295) 210 (338) 263 (422)
温度条件 冷水 入口:12.5 出口:7
温水 入口:55.9 (53.4) 出口:60

*製品一覧中の( )内は、暖房増加型の数値です。
