高効率小型吸収冷温水機
高効率EX型 定格点COP1.50＊1
＊1EXA型 ガス焚（LHV基準）、冷水15℃〜7℃仕様
特徴
高効率ＥＸシリーズの特長
<p>従来に比べ約34％の高効率化を実現<sup>*2</sup>。<br>
空調エネルギーコスト削減や省エネルギー化のニーズに最適。<br>
年間運転時間が長いお客さまほど、<br>
運転費の節約効果が大きくなります。</p>
<p class=”note”>*1 EXA型（ガス焚［LHV基準］、冷水15℃～7℃仕様</p>

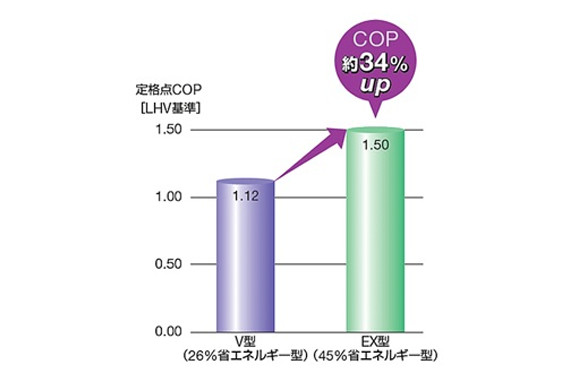

従来機に比べ約34％の高効率化を実現*2
日立の吸収冷温水機（120～1,000USRT）ラインナップ
| シリーズ | 省エネ度*3 | 燃料 | ||
|---|---|---|---|---|
| 13Aガス | 灯油 | A重油 | ||
| EX | 45% | ○ | – | – |
| EXH | 42% | ○ | ○ | ○ |
| EXS | 40% | ○ | ○ | △*4 |
*3 省エネ度は13Aガス、冷水大温度差仕様の場合を示します。
*4 EXSシリーズA重油焚は個別にて対応いたしますので問い合わせ願います。
高効率化とコンパクト化を実現

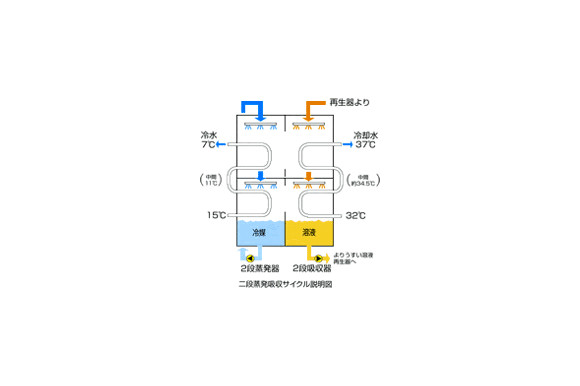

高効率化 － 二段蒸発吸収サイクル
二段蒸発吸収サイクルの採用により高効率化を達成しました。蒸発吸収サイクルを上下に2分割し、下段側の蒸発吸収サイクルを、冷水温度15～11℃、冷却水温度32～34.5℃とすることで、軽負荷時と同様に溶液濃度を薄くすることができます。これによって再生器と吸収器の濃度差が大きくとれ溶液の循環量を少なくすることができます。
このように、循環量を減らすことで冷却水に奪われる放熱ロスや高温再生器で加熱する熱を減少させサイクルの高効率化を達成しました。

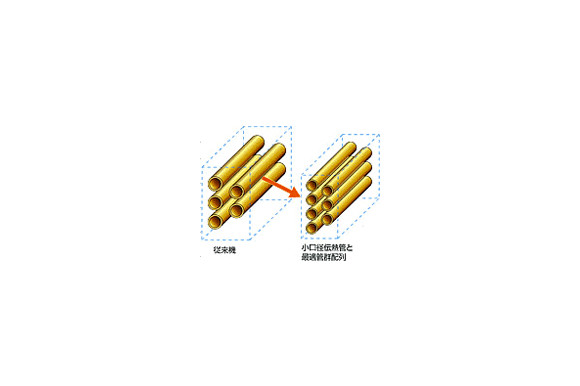

小型化 － 小口径伝熱管と管群配列
小口径伝熱管の採用と管群配列の最適化により、蒸発器・吸収器・凝縮器・低温再生器と性能向上を達成しました。
高効率化 － 熱回収器
低温再生器ドレン熱回収器により内部サイクルの熱ロスを回収し、高効率を図りました。

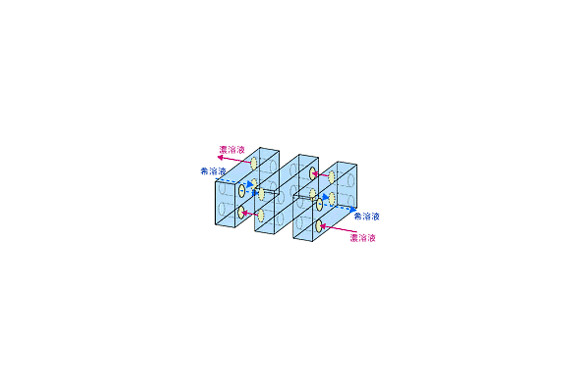

高効率化 － 高性能熱交換器
溶液熱交換器に高効率・小型化が容易な溶接タイプのプレート熱交換器を採用し、直列につなげることで少ない溶液循環量でも最適な流速を確保し高効率化と小型化を両立しました。
仕様
EXシリーズ（ガス：45％省エネルギー型）
冷水15～7℃/冷却水32～37℃/温水出口60℃［冷水大温度差仕様］
| 型式l HAU-BGN(BGH) |
120 EXA |
150 EXA |
180 EXA |
210 EXA |
240 EXA |
280 EXA |
|
|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 120 | 150 | 180 | 210 | 240 | 280 |
| kW | 422 | 527 | 633 | 738 | 844 | 985 | |
| 暖房能力 | Mcal/h | 290 (363) |
363 (436) |
436 (508) |
508 (581) |
581 (678) |
678 (726) |
| kW | 337 (422) |
422 (507) |
507 (591) |
591 (676) |
676 (788) |
788 (844) |
|
| 型式 HAU-BGN(BGH) |
300 EXA |
360 EXA |
400 EXA |
450 EXA |
500 EXA |
560 EXA |
|
|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 300 | 360 | 400 | 450 | 500 | 560 |
| kW | 1,055 | 1,266 | 1,407 | 1,582 | 1,758 | 1,969 | |
| 暖房能力 | Mcal/h | 726 (775) |
860 (1,110) |
860 (1,110) |
1,110 (1,387) |
1,110 (1,387) |
1,387 (1,665) |
| kW | 844 (901) |
1,000 (1,291) |
1,000 (1,291) |
1,291 (1,613) |
1,291 (1,613) |
1,613 (1,936) |
|
| 型式 HAU-BGN(BGH) |
630 EXA |
700 EXA |
750 EXA |
800 EXA |
900 EXA |
1000 EXA |
|
|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 630 | 700 | 750 | 800 | 900 | 1000 |
| kW | 2,215 | 2,461 | 2,637 | 2,813 | 3,165 | 3,516 | |
| 暖房能力 | Mcal/h | 1,387 (1,665) |
1,665 (1,947) |
1,665 (1,947) |
1,947 (2,318) |
1,947 (2,318) |
2,319 (2,800) |
| kW | 1,613 (1,936) |
1,936 (2,264) |
1,936 (2,264) |
2,264 (2,695) |
2,264 (2,695) |
2,695 (3,256) |
|
* 1000EXAの冷却水温度は、32～37.8℃となります。
* 製品一覧中の( )内は、暖房能力増加型の数値です。
* 冷水標準温度差仕様12～7℃にも対応します。
EXHシリーズ（ガス・灯油：42％省エネルギー型 / A重油：41％省エネルギー型）
冷水15～7℃/冷却水32～37℃/温水出口60℃［冷水大温度差仕様］
| 型式 HAU-BGN/BKN/BAN (HAU-BGH/BKH/BAH) |
120 EXHA |
150 EXHA |
180 EXHA |
210 EXHA |
240 EXHA |
280 EXHA |
|
|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 120 | 150 | 180 | 210 | 240 | 280 |
| kW | 422 | 527 | 633 | 738 | 844 | 985 | |
| 暖房能力 | Mcal/h | 332 (386) |
332 (386) |
430 (464) |
554 (618) |
554 (618) |
670 (824) |
| kW | 386 (449) |
386 (449) |
500 (540) |
644 (719) |
644 (719) |
779 (958) |
|
| 型式 HAU-BGN/BKN/BAN (HAU-BGH/BKH/BAH) |
300 EXHA |
360 EXHA |
400 EXHA |
450 EXHA |
500 EXHA |
560 EXHA |
|
|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 300 | 360 | 400 | 450 | 500 | 560 |
| kW | 1,055 | 1,266 | 1,407 | 1,582 | 1,758 | 1,969 | |
| 暖房能力 | Mcal/h | 670 (824) |
860 (1,110) |
860 (1,110) |
1,110 (1,387) |
1,110 (1,387) |
1,387 (1,665) |
| kW | 779 (958) |
1,000 (1,291) |
1,000 (1,291) |
1,291 (1,613) |
1,291 (1,613) |
1,613 (1,936) |
|
| 型式 HAU-BGN/BKN/BAN (HAU-BGH/BKH/BAH) |
630 EXHA |
700 EXHA |
750 EXHA |
800 EXHA |
900 EXHA |
1000 EXHA |
|
|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 630 | 700 | 750 | 800 | 900 | 1000 |
| kW | 2,215 | 2,461 | 2,637 | 2,813 | 3,165 | 3,516 | |
| 暖房能力 | Mcal/h | 1,387 (1,665) |
1,665 (1,947) |
1,665 (1,947) |
1,947 (2,318) |
1,947 (2,318) |
2,318 (2,800) |
| kW | 1,613 (1,936) |
1,936 (2,264) |
1,936 (2,264) |
2,264 (2,695) |
2,264 (2,695) |
2,695 (3,256) |
|
* 1000EXHAの冷却水温度は、32～37.8℃となります。
* 製品一覧中の( )内は、暖房能力増加型の数値です。
* 冷水標準温度差仕様12～7℃にも対応します。
EXSシリーズ（ガス・灯油：40％省エネルギー型）
冷水15～7℃/冷却水32～37.2℃/温水出口60℃［冷水大温度差仕様］
| 型式 HAU-BGN/BKN (HAU-BGH/BKH) |
120 EXSA |
150 EXSA |
180 EXSA |
210 EXSA |
240 EXSA |
280 EXSA |
|
|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 120 | 150 | 180 | 210 | 240 | 280 |
| kW | 422 | 527 | 633 | 738 | 844 | 985 | |
| 暖房能力 | Mcal/h | 332 (386) |
332 (386) |
430 (464) |
554 (618) |
554 (618) |
670 (824) |
| kW | 386 (449) |
386 (449) |
500 (540) |
644 (719) |
644 (719) |
779 (958) |
|
| 型式 HAU-BGN/BKN (HAU-BGH/BKH) |
300 EXSA |
360 EXSA |
400 EXSA |
450 EXSA |
500 EXSA |
560 EXSA |
|
|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 300 | 360 | 400 | 450 | 500 | 560 |
| kW | 1,055 | 1,266 | 1,407 | 1,582 | 1,758 | 1,969 | |
| 暖房能力 | Mcal/h | 670 (824) |
860 (1,110) |
860 (1,110) |
1,110 (1,387) |
1,110 (1,387) |
1,387 (1,665) |
| kW | 779 (958) |
1,000 (1,291) |
1,000 (1,291) |
1,291 (1,613) |
1,291 (1,613) |
1,613 (1,936) |
|
| 型式 HAU-BGN/BKN (HAU-BGH/BKH) |
630 EXSA |
700 EXSA |
750 EXSA |
800 EXSA |
900 EXSA |
1000 EXSA |
|
|---|---|---|---|---|---|---|---|
| 冷房能力 | USRT | 630 | 700 | 750 | 800 | 900 | 1000 |
| kW | 2,215 | 2,461 | 2,637 | 2,813 | 3,165 | 3,516 | |
| 暖房能力 | Mcal/h | 1,387 (1,665) |
1,665 (1,947) |
1,665 (1,947) |
1,947 (2,318) |
1,947 (2,318) |
2,318 (2,800) |
| kW | 1,613 (1,936) |
1,936 (2,264) |
1,936 (2,264) |
2,264 (2,695) |
2,264 (2,695) |
2,695 (3,256) |
|
* 1000EXSAの冷却水温度は、32～38℃となります。
* 製品一覧中の( )内は、暖房能力増加型の数値です。
* 冷水標準温度差仕様12～7℃にも対応します。
