• 蒸気二重効用吸収式冷凍機

蒸気二重効用吸収式冷凍機

長時間稼動の産業用で威力を発揮
高効率蒸気二重効用吸収冷凍機(EXシリーズ)

422〜7,032kW (120〜2,000USRT) [蒸気焚]

特徴

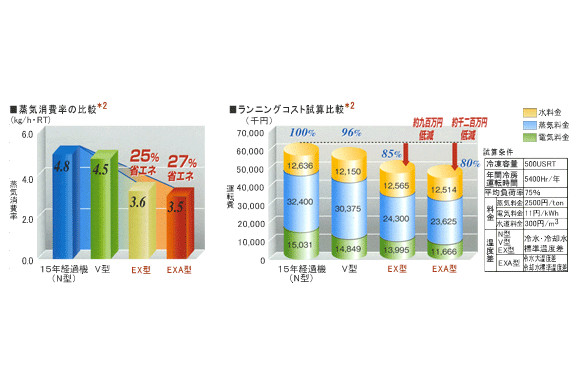

省エネルギー化で年間15%の運転経費低減[経年機(15年)の更新なら20%も低減]

業界最高効率*1の蒸気消費率3.5kg/h・RT達成で、製造プロセス、クリーンルーム等の長時間稼動用途で運転経費低減に威力を発揮します。

*1 二重効用の場合。

500RT規模で年間約九百万円の運転経費低減[弊社従来機V型比]経年機(15年)の更新では20%の省エネ化と年間約千二百万円の運転経費の低減が可能!!

*2 カタログ標準仕様の場合
標準温度差
温度差:5℃
大温度差
温度差:8℃
効果
冷水送水温度 7℃
送水ポンプ動力
(揚程:25m)
55kW 30kW Power equivalent to 25 kW (45%) saved
配管サイズ 200A 150A Cost of the installation work reduced by using smaller pipe sizes

先進性と高い技術で高効率化を実現

二段蒸発吸収サイクル及びプレート熱交換器の採用等により、低濃度サイクルで信頼性・寿命を確保しながら放熱ロスを低減し高効率化を無理なく実現。

*3 中間温度は参考値です。

空調搬送動力を削減し省エネルギーに貢献

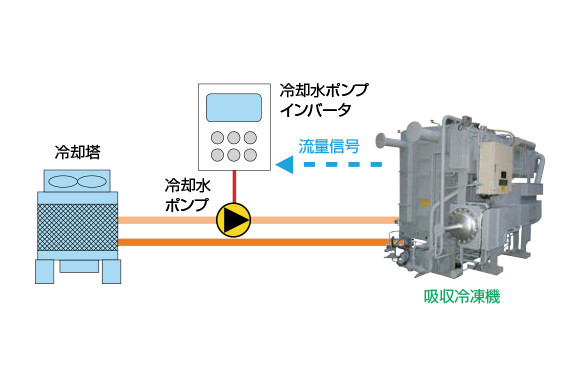

冷却水変流量システムに対応(オプション)

冷却水ポンプの消費電力を大幅に削減し、省エネルギーを実現します。吸収式冷凍機の内部サイクル(高温再生器の温度・圧力・濃度)を監視し、健全な運転状態を確保しながら冷却水ポンプの変流量用インバータへ適正な変流量信号を出力します。

高信頼性・耐久性を確保し、操作・保守性の改善で運転・維持管理をサポート
年間4000時間運転に標準で対応

標準フレームにて、冷房運転4000時間/年に対応しています。二段サイクルの採用等による信頼性・耐久の向上で、運転期間が長いお客さまにも最適です。

高機能マイコン操作盤や遠隔監視サービス対応(オプション)で運転管理をサポート

予防保全:冷水過冷防止・溶液過濃縮防止・冷媒過冷防止制御
異常予知:冷却水温度異常、抽気異常、冷却水チューブ汚れ
当社関連サービス会社[株式会社日立ビルシステム]との保守契約(オプション)により、遠隔監視サービスを導入頂けます。

優れた操作・保守性

LED(異常、状態表示)や液晶(状態値)で異常・運転状態をすばやく的確に把握可能。
遠隔発停、運転状態表示や冷水出口遠隔設定(オプション)などお客様の集中監視・管理システムへのサポートもしています。
日常保守で最も気を使う抽気では、日立独自の「水ジェクター式全自動抽気装置」を採用、日常操作が不要で煩わしい抽気操作から開放されます

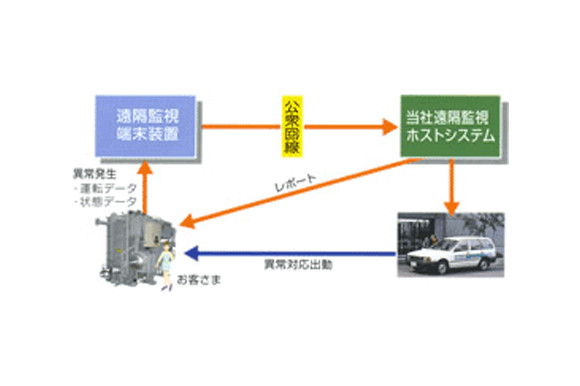

遠隔監視システムにも対応

当社関連サービス会社[株式会社日立ビルシステム]との保守契約(オプション)により、遠隔監視システムの導入が可能です。
(遠隔監視に必要な電話回線施工は顧客殿施工範囲となります。)

全国に広がるサービス拠点網

サービスは、株式会社日立ビルシステムが対応します。サービス拠点数(約350ヶ所)が、これまで以上に充実し、きめ細かなサービスを提供できるとともに、冷凍機の遠隔監視システムとの連動により、いちだんと信頼性の高い管理を可能としました。

日立吸収冷凍機のラインアップ

シリーズ 蒸気消費率*4 容量範囲
EX 3.5kg/h・RT 120~2,000USRT
EXS 3.8kg/h・RT

*4: The steam consumption rate is based on saturated steam pressure of 784 kPa(G) and the ‘Large chilled water temperature differential” catalogue standard specification.

仕様

EX、EXSシリーズ

■ 冷水15~7℃/冷却水32~37℃/蒸気圧0.78MPa(G)[冷水大温度差仕様]
(蒸気消費率 EXA:3.5kg/h・RT、EXSA:3.8kg/h・RT)

型式
HAU-BW/CW
120
EXA
150
EXA
180
EXA
210
EXA
240
EXA
280
EXA
300
EXA
360
EXA
400
EXA
120
EXSA
150
EXSA
180
EXSA
210
EXSA
240
EXSA
280
EXSA
300
EXSA
360
EXSA
400
EXSA
冷房能力 USRT 120 150 180 210 240 280 300 360 400
kW 422 527 633 738 844 985 1,055 1,266 1,407
型式
HAU-BW/CW
450
EXA
500
EXA
560
EXA
630
EXA
700
EXA
750
EXA
800
EXA
900
EXA
1000
EXA
450
EXSA
500
EXSA
560
EXSA
630
EXSA
700
EXSA
750
EXSA
800
EXSA
900
EXSA
1000
EXSA
冷房能力 USRT 450 500 560 630 700 750 800 900 1,000
kW 1,582 1,758 1,969 2,215 2,461 2,637 2,813 3,165 3,516

*1000EXA、1000EXSAの冷却水温度は、32~38℃となります。

■ 冷水12~7℃/冷却水32~37℃/蒸気圧0.78MPa(G)[冷水大温度差仕様]
(蒸気消費率 EX:3.6kg/h・RT、EXS:3.9kg/h・RT)

型式
HAU-BW/CW
120
EX
150
EX
180
EX
210
EX
240
EX
280
EX
300
EX
360
EX
400
EX
120
EXS
150
EXS
180
EXS
210
EXS
240
EXS
280
EXS
300
EXS
360
EXS
400
EXS
冷房能力 USRT 120 150 180 210 240 280 300 360 400
kW 422 527 633 738 844 985 1,055 1,266 1,407
型式
HAU-BW/CW
450
EX
500
EX
560
EX
630
EA
700
EX
750
EX
800
EX
900
EX
1000
EX
450
EXS
500
EXS
560
EXS
630
EXS
700
EXS
750
EXS
800
EXS
900
EXA
1000
EXS
冷房能力 USRT 450 500 560 630 700 750 800 900 1,000
kW 1,582 1,758 1,969 2,215 2,461 2,637 2,813 3,165 3,516

*1000EX、1000EXSの冷却水温度は、32~38℃となります。
