高効率インバータ制御ターボ冷凍機
明日の自然環境に技術で応える

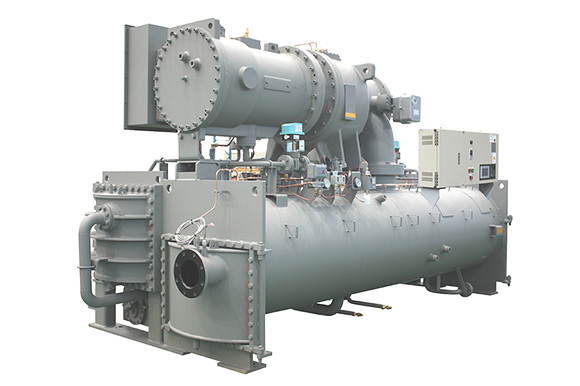

高効率インバータ制御ターボ冷凍機(SGシリーズ)
527〜7,033kW (150〜2,000usRT)
[HFC134a採用]
特徴
部分負荷時最高COP24.5*1を実現
低温冷却水運転により、冷却水入口温度12℃*2まで運転可能、季節による冷却水温度の変化に応じた圧縮機の回転数を制御することにより、高い効率での運転が可能です。
HC-lt-F20C35SV-SG

冷凍サイクルや回転数制御方式の改良により、最大COPを大幅改善

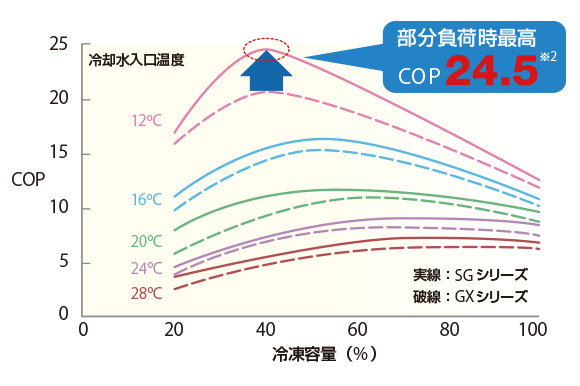

COP特性*1
*1 HC-ItF30H40S(V)-SGのカタログ標準仕様[冷水(入口)12℃、(出口)7℃、冷却水(入口)32℃、(出口)37℃]、冷却水入口温度12℃での約40%負荷運転時、6kV級、50Hzの場合(本体付属機器消費電力含む)*2 冷水出口7℃仕様の場合

インバータ制御ターボ冷凍機の導入効果

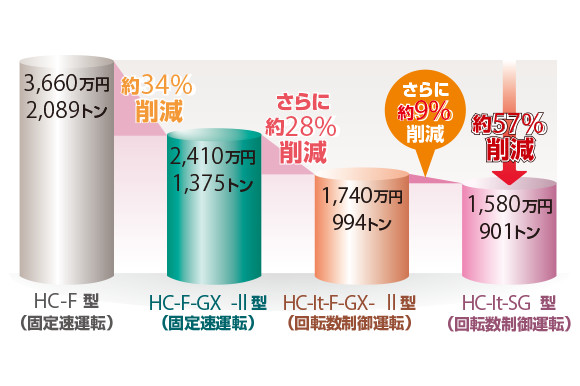

年間ランニングコストおよびCO2排出量*3
*3 【試算条件】
型式:HC-ItF30H40S(V)-SG(回転数制御運転)、HC-It-F950GX(V)-Ⅱ(回転数制御運転)、
HC-F950GX(V)-Ⅱ(固定速運転)、HC-F1000(当社15年前の機種)
仕様:3,516kW(負荷率=年間40~90%の変化で平均約63%に設定)
冷却水入口温度:東京都の気象データ(2000~2005年平均値)からの想定温度
冷却水入口温度下限:HC-ItF30H40S(V)-SG、HC-It-F950GX(V)-Ⅱ、HC-F950GX(V)-Ⅱ…12℃、HC-F1000…20℃
運転時間:7,200時間/年、電力料金単価:10.0円/kWh(電力基本料金は含んでいません)
CO2排出量原単位:0.571 kg-CO2/kWh(CO2排出量は電力消費量のみとなります)
「CO2排出係数0.571kg-CO2/kwh:電気事業連合会 使用端CO2排出原単位(2012年度 実排出係数)による」

節電・省エネ運転対応

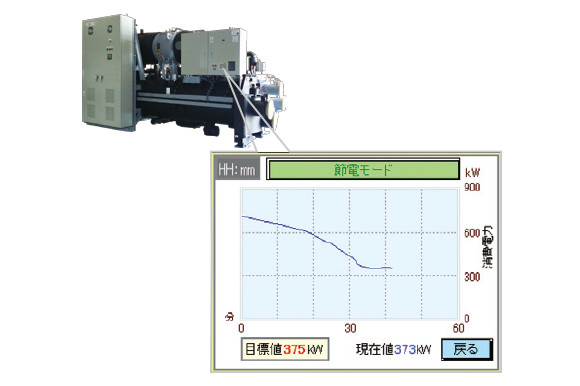

節電モード運転(電力ピークカット制御運転)
制御盤タッチパネルの設定によりターボ冷凍機の消費電力を設定値以内になるよう制御が可能です。(但し、冷水出口温度は仕様温度より高くなります。)インバータ機では、冷水出口温度上昇に伴うヘッドの減少分も考慮し、回転数を最適制御するので、設定電力内で効率の良い運転になるように制御が可能です。ま た、遠方からのアナログ信号による設定も可能です。従来の負荷制限(電流制御)に対し、消費電力を制御する事でお客様のニーズに対応します。
エコモード運転(冷水入口温度制御シフト)
中間期から冬期など冷凍負荷の減少時に冷水出口温度を定格温度より上げて運転が可能な場合、”エコモード設定”することにより、冷水出口温度制御から冷水入口温度制御に移行し、ターボ冷凍機の運転効率を向上させます。

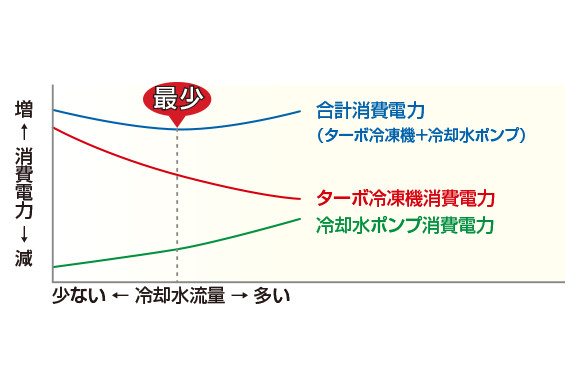

冷却水変流量エコ運転(オプション)
冷却水変流量制御による冷却水ポンプの消費動力減少分とそれに伴う冷凍機の動力増加分を演算子、トータル(ターボ冷凍機+冷却水ポンプ)として消費電力が最少となるように冷却水ポンプに流量信号を出力する事で省エネルギーが可能です。
冷却水入口温度10℃対応(オプション)
冷却水入口温度10℃までの運転(オプション)にも対応します。
低温冷却水での運転により、さらに高い効率での運転が可能です。

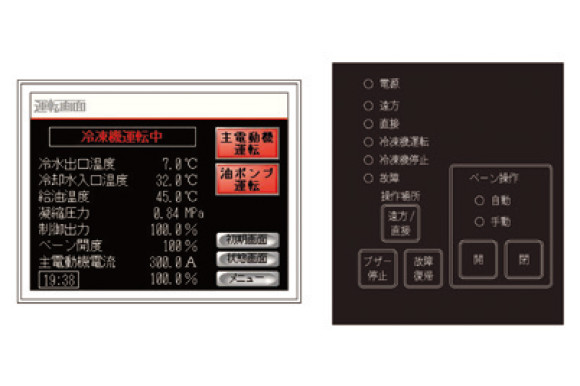

高機能制御盤による運転・管理サポート

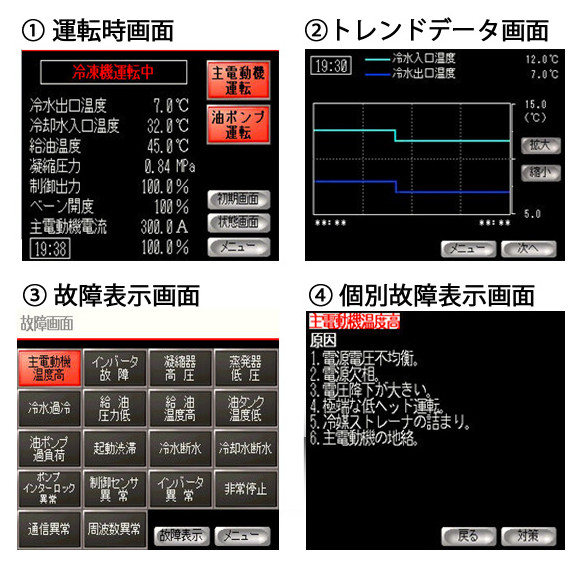

タッチパネル方式[タッチパネル方式カラー液晶採用により、視認性・操作性が向上]
- 各運転情報および運転データを表示
- 運転中のトレンドグラフを表示
- トレンドデータは最大2日分のデータを表示(10分毎更新)
- 過去24時間分(毎時更新)の運転履歴を表示・保存
- 故障および警報履歴を各6点分表示・保存

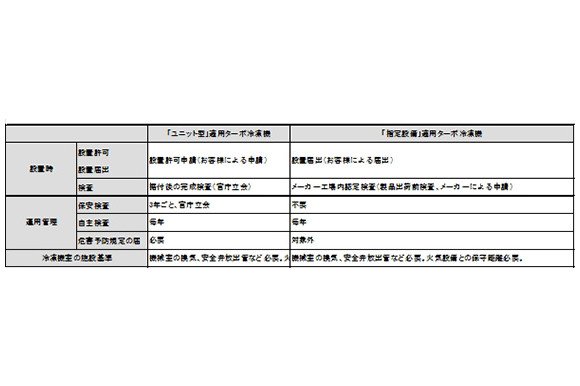

高圧ガス保安法の改正により容易になりました。

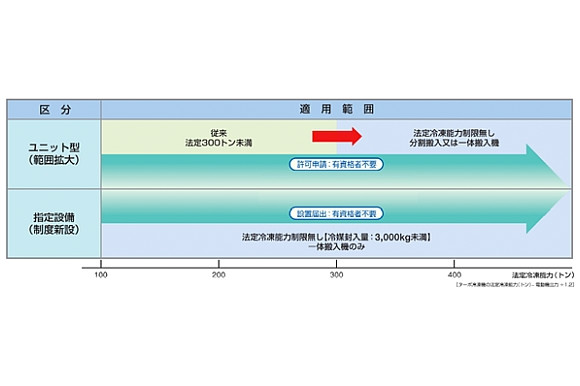

高圧冷媒HFC134aを使用するターボ冷凍機は、2004年12月の冷凍保安規則の改正により、ユニット型であれば法定冷凍トンの制限無しに冷凍保安責任者(運転に関する有資格者)が不要となりました。
また、1887年に公布された「指定設備」の認定検査に合格したHFC134aターボ冷凍機は、運転に関する有資格者が不要になりました。


システム構成
商用切替盤*6の採用により、商用運転・インバータ運転の切替可能
インバータ起動と商用起動の切換えを行うことで、ピークロード時は商用起動、部分負荷運転時はインバータ起動により、最適な運転が可能となります。
*6 商用切替版はオプション対応となります。
複数台のターボ冷凍機を、1台のインバータで切替運転が可能インバータ制御による運転のメリットを効果的に活用した、省スペース・省コストなお得なシステム(クロス・インバータ)です。
インバータ起動と商用起動の切換えを行うことで、ピークロード時は商用起動、部分負荷運転時はインバータ起動により、最適な運転が可能となります。
高圧インバータ(3k、6kV級)
- 経済産業省の定めた高調波ガイドラインをクリアしています。
- 高い電力交換効率(約97%)です。
- 電源力率95%以上で進相コンデンサ設備が不要。
- 多重PWM制御により出力電圧電流は全領域にわたりほぼ正弦波です。
- 電動機の絶縁に有害なサージ電圧やスパイク電圧の心配は不要です。
- 電動機の「容量低減」、「トルク進藤」、「騒音の増加」といった心配はありません。
- 製品の設計寿命は15年以上です。(通常使用条件)
電源側への高調波影響度合いを極力低減するよう抑制しています。尚、所内他設備も含めた全体の商用電力系統 への高調波電流上限値は、『高圧又は特別高圧で受電する需要家の高調波抑制ガイドライン』にて規定されています。従いまして、本インバータでの高調波電流 値をご提示させて頂きますので設備全体でのご検討をお願い致します。
低圧インバータ(400V級)[自立盤の場合]
- 軽量・コンパクトな構成で設置環境を選びません。
- 高調波抑制用に直流リアクトルを標準搭載。
- 製品の設計寿命は15年以上です。(通常使用条件)
電源側への高調波影響度合いを極力低減するよう抑制しています。尚、所内他設備も含めた全体の商用電力系統 への高調波電流上限値は、
『高圧又は特別高圧で受電する需要家の高調波抑制ガイドライン』にて規定されています。
従いまして、本インバータでの高調波電流 値をご提示させて頂きますので設備全体でのご検討をお願い致します。
仕様
高効率ターボ冷凍機
冷水入口温度12℃、出口温度7℃/冷却水入口温度32℃、出口温度37℃
型 式 | ユニット型 | HC-It□□-SG | F05ZX30S | F05ZX30S | F05ZZ30S | F10B35S | F20C35S | F20D35S | F25E35S |
---|---|---|---|---|---|---|---|---|---|
指定設備 | HC-It□□-SG | F05ZX30SV | F05ZX30SV | F05ZZ30SV | F10B35SV | F20C35SV | F20D35SV | F25E35SV | |
冷凍能力 | kW | 527 | 703 | 1,055 | 1,407 | 1,758 | 2,110 | 2,461 | |
USRT | 150 | 200 | 300 | 400 | 500 | 600 | 700 | ||
法定冷凍能力 | トン | 75.0 | 91.6 | 129.1 | 175.0 | 211.6 | 255.8 | 300.0 |
型式 | ユニット型 | HC-It□□-SG | F25F35S | F30G35S | F30H40S | F35I40S | F35J40S | F40K40S | F50N40S | F50P40S |
---|---|---|---|---|---|---|---|---|---|---|
指定設備 | HC-It□□-SG | F25F35SV | F30G35SV | F30H40SV | F35I40SV | F35J40SV | F40K40SV | F50N40SV | F50P40SV | |
冷凍能力 | kW | 2,813 | 3,165 | 3,516 | 3,868 | 4,923 | 5,274 | 6,329 | 7,033 | |
USRT | 800 | 900 | 1,000 | 1,100 | 1,400 | 1,500 | 1,800 | 2,000 | ||
法定冷凍能力 | トン | 341.6 | 379.1 | 425.0 | 469.1 | 591.6 | 634.1 | 757.5 | 842.5 |
型式 | ユニット型 | HC-It□□-SG | F05ZX30S | F05ZX30S | F05ZZ30S | F10B35S | F20C35S | F20D35S | F25E35S |
---|---|---|---|---|---|---|---|---|---|
指定設備 | HC-It□□-SG | F05ZX30SV | F05ZX30SV | F05ZZ30SV | F10B35SV | F20C35SV | F20D35SV | F25E35SV | |
低 圧 [400V級] (コンパクト) |
対応電源 | Hz/V | 50Hz/400V , 60Hz/440V | ||||||
低 圧 [400V級] (自立) |
対応電源 | Hz/V | 50Hz/400V , 60Hz/440V | ||||||
高 圧 [3kV級] (自立) |
対応電源 | Hz/V | 50Hz/3000V,3300V , 60Hz/3300V | ||||||
高 圧 [6kV級] (自立) |
対応電源 | Hz/V | 50Hz/6000V,6600V , 60Hz/6600V |
ユニット型 | HC-It□□-SG | F25F35S | F30G35S | F30H40S | F35I40S | F35J40S | F40K40S | F50N40S | F50P40S | |
---|---|---|---|---|---|---|---|---|---|---|
指定設備 | HC-It□□-SG | F25F35SV | F30G35SV | F30H40SV | F35I40SV | F35J40SV | F40K40SV | F50N40SV | F50P40SV | |
低 圧 [400V級] (コンパクト) |
対応電源 | Hz/V | 50Hz/400V , 60Hz/440V | ― | ― | ― | ― | |||
低 圧 [400V級] (自立) |
対応電源 | Hz/V | 50Hz/400V , 60Hz/440V | ― | ― | ― | ― | |||
高 圧 [3kV級] (自立) |
対応電源 | Hz/V | 50Hz/3000V,3300V , 60Hz/3300V | |||||||
高 圧 [6kV級] (自立) |
対応電源 | Hz/V | 50Hz/3000V,3300V , 60Hz/3300V |
