ガス焚ジェネリンク【廃熱回収増加型】

廃熱利用でガス消費量を40%削減*1
ガス焚ジェネリンク廃熱回収増加型(EXJEシリーズ)

*1 冷水大温度差カタログ標準仕様、冷房定格運転時

422〜3.516kW (120〜1,000USRT) [ガス焚]

特徴

  • 廃温水回収量を増加し燃料消費量を大幅削減
    廃熱回収量を増加したことにより、燃料削減率40%を達成し、大幅な燃料消費量の削減を図りました。また、低負荷時(約58%以下)では廃温水単独運転が可能です。
  • 暖房時の廃熱活用による簡素化 (オプション対応)
    ジェネリンク側に暖房用プレート熱交換器を設けることにより、暖房時に廃熱を活用することが出来ます。
    設備側の暖房用熱交換器が不要*1となり、システムの簡素化が図れます。
    暖房運転時に燃料の約55~69%削減*2が可能です。

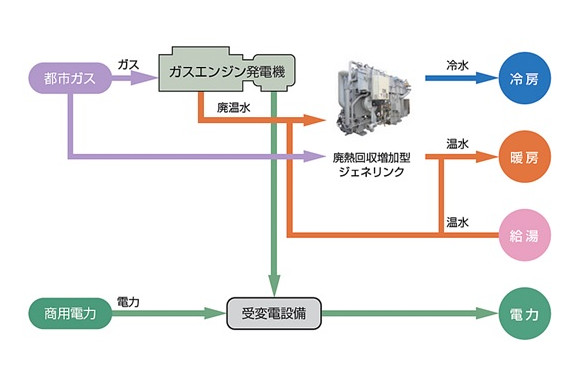

  • 太陽熱による温水活用
    コージェネレーションシステムの廃温水以外にも太陽熱を利用することも可能です。

*1 暖房時に全量熱回収できる場合。ガスエンジンとの組合せにより異なります。
*2 暖房時の廃温水活用による燃料消費量削減率は機種により異なります。

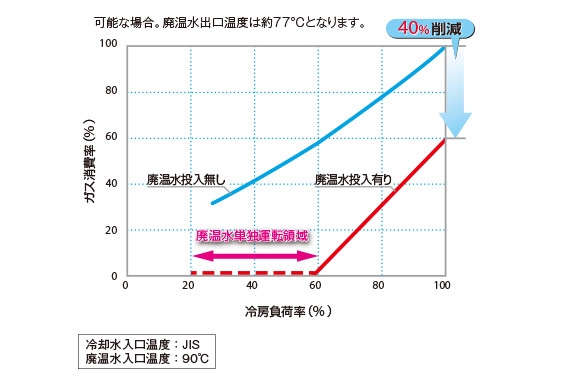

ガス消費量

廃温水投入により、冷房定格運転時には、ガス消費量を約40%削減します。
また、低負荷時(58%以下)には廃温水単独運転が可能です。

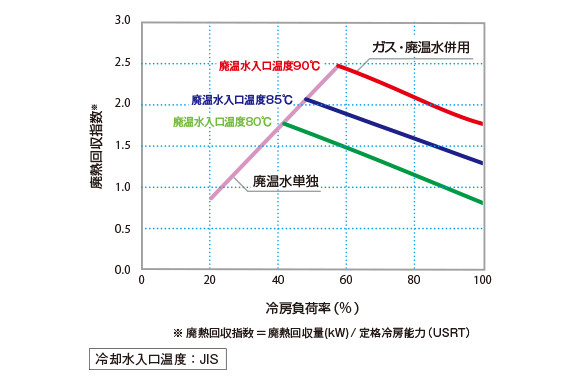

廃温水回収量

部分負荷運転時には、廃温水を優先利用するため、ガス消費量を大幅に削減できます。

仕様

■ 冷水15~7℃/冷却水32~37℃(43%省エネルギー型)/廃温水 90~80℃
COP=1.47(廃温水利用無し時)/低位発熱量基準/冷房時

型式:HAU-B(C)GN 120EXAJE 210EXAJE 300EXAJE 400EXAJE 500EXAJE
冷房能力 kW 422 738 949 1,407 1,758
USRT 120 210 270 400 500
冷房能力
(廃温水単独)
kW 245 428 551 816 1,020
USRT 69.6 121.8 156.6 232 290
% 58
燃料削減率
(冷房定格運転時)
% 40
暖房能力 kW 337 591 844 1,000 1,291
型式:HAU-B(C)GN 630EXAJE 700EXAJE 800EXW2AJE 900EXW2AJE 1000EXW2AJE
冷房能力 kW 2,110 2,461 2,813 3,165 3,516
USRT 600 700 800 900 1,000
冷房能力
(廃温水単独)
kW 1,224 1,428 1,632 1,835 2,039
USRT 348 406 464 522 580
% 58
燃料削減率
(冷房定格運転時)
% 40
暖房能力 kW 1,613 1,936 2,264 2,264 2,695
