蒸気焚ジェネリンク【廃熱回収増加型】

廃熱利用で蒸気消費量を30%削減 *1
蒸気焚ジェネリンク廃熱回収増加型(EXJEシリーズ)

*1 冷水大温度差カタログ標準仕様、冷房定格運転時温水・蒸気ジェネリンク(GW-EXJシリーズ)

422〜3,516kW (120〜1,000USRT) [蒸気焚]

特徴

廃温水回収量を増加し蒸気消費量を大幅削減
廃熱回収量を増加したことにより、蒸気削減率30%を達成し、大幅な蒸気消費量の削減を図りました。また、低負荷時(約50%以下)では廃温水単独運転が可能です。

  • 太陽熱による温水活用

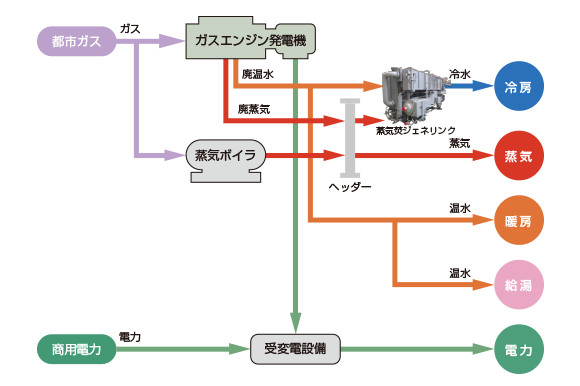

    コージェネレーションシステムの廃温水以外にも太陽熱を利用することも可能です。

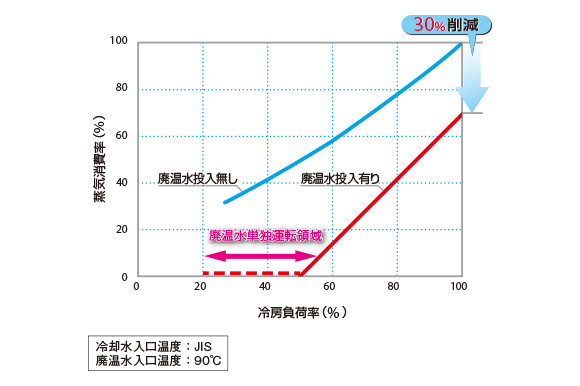

ガス消費量
廃温水投入により、冷房定格運転時には、蒸気消費量を約30%削減します。
また、低負荷時(50%以下)には廃温水単独運転が可能です。

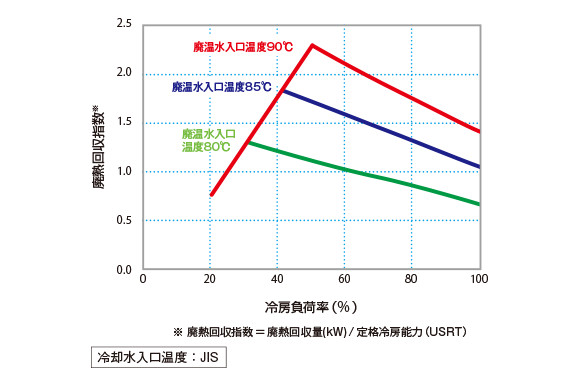

廃温水回収量

部分負荷運転時には、廃温水を優先利用するため、蒸気消費量を大幅に削減できます。

仕様

■ 冷水15~7℃/冷却水32~37℃/蒸気圧0.78MPa(G) /廃温水 90~80℃
蒸気消費率 3.6kg/h(廃温水利用無し時)

型式:HAU-BW/CW 120EXAJE 210EXAJE 300EXAJE 400EXAJE 500EXAJE
冷房能力 kW 422 738 949 1,407 1,758
USRT 120 210 270 400 500
冷房能力
(廃温水単独)
kW 211 369 475 703 879
USRT 60 105 135 200 250
% 50
蒸気削減率
(冷房定格運転時)
% 30
型式:HAU-BW/CW 630EXAJE 700EXAJE 800EXW2AJE 900EXW2AJE 1000EXW2AJE
冷房能力 kW 2,110 2,461 2,813 3,165 3,516
USRT 600 700 800 900 1,000
冷房能力
(廃温水単独)
kW 1,055 1,231 1,407 1,582 1,758
USRT 300 350 400 450 500
% 50
蒸気削減率
(冷房定格運転時)
% 30
